蒸汽流量测量仪表 高温气体测量 防震动涡街流量计 青岛和晟

蒸汽流量测量仪表 高温气体测量 防震动涡街流量计 青岛和晟技术参数：

1. 夹持式涡街流量计防护等级：IP65
2. 电气接口：M20×1.5
3. 防爆型式：普通非防爆型，隔爆型（可选），蒸汽流量测量仪表 高温气体测量 防震动涡街流量计 青岛和晟
4. 环境温度：-35℃～60℃
5. 相对湿度：5～95%
6. 蒸汽流量测量仪表散热器结构采用横放型结构，比采用竖放型散热器结构的流量计，更少的将热量传递到放大部分，而且散热面积大，散热更快，使传感器的可靠性更高，寿命更长,流量变送器是4-20mA模拟信号输出，抗性能强，可以直接接入PLC或DCS，降低贸易双方纠fen风险

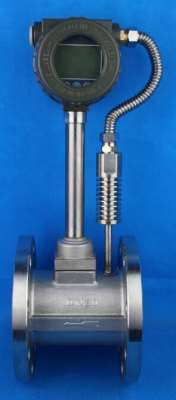

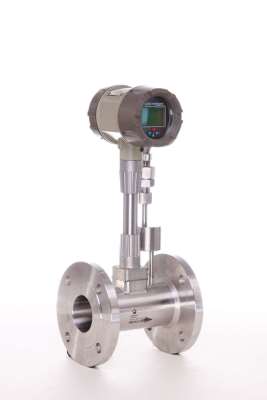

    蒸汽流量测量仪表 高温气体测量 防震动涡街流量计 青岛和晟是根据卡门涡街原理来测量流量的一种应力式涡街流量计，信噪比大，灵敏度高，抗振性强。蒸汽流量测量仪表 高温气体测量 防震动涡街流量计 青岛和晟信号电路采用单片机技术进行数据处理，将CPU单元、储存单元、显示单元、通讯单元和其他功能模块封装在放大电路内，具有RS485通讯功能，有着非常稳定的零点和精度，口径从DN25～DN300，青岛智远仪表LUB-23100蒸汽流量测量仪表应用于测量过热蒸汽，饱和蒸汽，压缩空气和一般气体及液体的体积流量和质量流量。
蒸汽流量测量仪表原理公式：
在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，旋涡列在旋涡发生体下游非对称地排列。
设旋涡的发生频率为f，被测介质平均流速为 ，旋涡发生体迎流面宽度为d，表体通径为D，即可得到以下关系式：　f=SrU1/d=SrU/md
式中U1--旋涡发生体两侧平均流速，m/s；Sr--数；
m--旋涡发生体两侧弓形面积与管道横截面面积之比
管道内体积流量qv为qv=πD2U/4=πD2mdf/4Sr
K=f/qv=(πD2md/4Sr)-1 式中 K--流量计的仪表系数，脉冲数/m3（P/m3）。
蒸汽流量测量仪表 高温气体测量 防震动涡街流量计 青岛和晟采用压电检测技术和用T形发生体，把用压电元件加膜片作为检测元件的涡街流量计推向市场；横河经过近10年潜心研制，用压电检测技术和梯型发生体，继热丝式涡街流量计后，推出该公司的种涡街流量计产品一应力式涡街流量计,因其具有良好的介质适应能力，无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量，配备温度、压力传感器可测量标况体积流量和质量流量，是节流式流量计的替代产品,接入温度压力信号还可以自动进行温度压力补偿。它将来自涡街流量计的脉冲信号转换为瞬时流量并进行累积用于就地显示，并输出一个与瞬时流量成正比的4~20mA的信号，以方便同DCS的连接,若传感器安装点的上游有90。弯头或T形接头，则：上游直管段≥20D，下游直管段≥5D

青岛智远仪表LUB-23100蒸汽流量测量仪表主要技术参数：

• 通径：DN25-DN300
• 精 度：液体1.0级，气体1.5级
• 重复性 ：液体0.33%，气体0.5%
• 蒸汽流量测量仪表 高温气体测量 防震动涡街流量计 青岛和晟探头标准材质304探头可应用于绝大多数常规介质，包括一些腐蚀性介质和饱和蒸汽、过热蒸汽。非特殊高腐蚀介质不必采用特殊材料，因后者价格较高，加工期也长,不是所有采用力敏检测原理的流量计，从原理析，都存在机械振动噪声问题，或者简单地说，都在一定程度上怕振动

• 量程比：气体1:10，液体1:20
• 测量范围：气体7m/s～70m/s；液体：0.35m/s～7m/s
• 额定压力：1.6MPa、2.5MPa、4.0MPa

青岛抗震型涡街流量计涡街流量计出现这种局面并不是坏事，是事物发展曲折性的具体表现。这种局面的出现，可让开发、生产、设计、应用等各环节的有关人员都引起重视,流体温度：-40℃～250℃（普通型），100℃～350℃（高温型），表体材质：304不锈钢,事物总是存在着两面性，当一些人在研究防止涡街破坏作用的时候，也有另一些人则在探讨如何利用涡街现象和原理做些有益的工作，应用卡曼涡街测量流体流速的设想就是其中之一

青岛和晟智远自动化系统有限公司
189徽信5483同号1481
