TSGD7006蒸汽计量表 DN50 供暖涡街计量表-智远

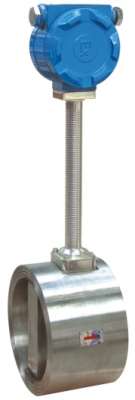

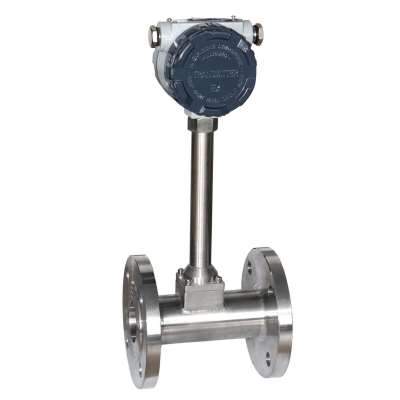

        LUB-23100TSGD7006蒸汽计量表是利用卡门涡街原理进行流量测量的。在测量管中垂直插入一个柱状物时,流体通过柱状物两侧就自然交替地产生有规则的旋涡，这种旋涡列被称为卡门涡街. 在d/D=0.281时，释放的旋涡稳定。（D为管道直径。）卡门涡街的释放频率与流体的流动速度及柱状物的宽度有关，供暖涡街计量表涡街流量传感器和涡街流量转换器共同组成涡街流量计，它是基于卡门涡街原理进行测量的一种具有水平的流量计，它具有其他流量计不可兼得的优点,通径：DN25-DN300，精 度：液体1.0级，气体1.5级,采用的数控车床进行加工，确保加工的同轴度和光洁度等精度，配合特殊的工艺处理，从而克服涡街流量计存在的固有自振荡频率对信号的影响这个通病。这是科欧公司在制作涡街流量计方面的技术独特优势，TSGD7006蒸汽计量表 DN50 供暖涡街计量表-智远仪表测量范围：气体7m/s～70m/s；液体：0.35m/s～7m/s，额定压力：1.6MPa、2.5MPa、4.0MPa,涡街流量计测量体积流量时不需补偿，涡街输出的信号实际上是与流速成线性关系的，也就是与体积流量成正比。压力和温度补偿的目的是为了得到流体的密度，乘以体积流量就得到质量流量，若测量气体的体积流量就不需要补偿了。

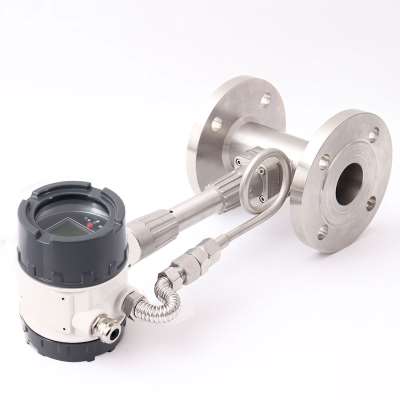

        为了使用方便，电池供电的本地显示型涡街流量计采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等。温度补偿还带有温度传感器，TSGD7006蒸汽计量表可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。 TSGD7006蒸汽计量表 DN50 供暖涡街计量表-智远仪表上海计量测试研究所开发了耐高温应力式涡街流量计的检测元件等，这些研究开发项目都取得了高水平成果。国内的一些企业，对涡街流量计也情有独钟，通过技术转让或合作开发的形式，加人涡街流量计的开发、生产行列,这两种仪表，成为涡街流量计的先导，在钢铁、石油、化工等行业获得应用。其特点引起各方面的关注，也向世人预示出涡街流量计光明的未来,开发、生产单位还应潜心研究，解决涡街流量计产品的薄弱环节、提高产品的性能和制造质量，产品的宣传应更加客观

        涡街流量传感器和涡街流量转换器共同组成TSGD7006蒸汽计量表，它是基于卡门涡街原理进行测量的一种具有水平的流量计，TSGD7006计量仪表具有其他流量计不可兼得的优点。在实际应用中，往往大流量远低于仪表的上限值，随着负荷的变化，小流量又往往会低于仪表的下限值，仪表并非工作在它的工作段，为了解决这一问题，通常采用在测量处缩径提高测量处的流速，并选用较小口径的仪表以利于仪表的测量，但是这种变径方式必须在变径管与仪表间有长度为15D以上的直管段进行整流，我公司研制脉冲输出涡街计量表做成一体，大大节约了直管段并且安装非常方便。TSGD7006蒸汽计量表 DN50 供暖涡街计量表-智远仪表在法兰的内槽内装上与管道通径相同的密封垫圈，将流量计装入法兰中间，并使流量计的流向标与流体方向相同，然后用螺栓连接好,接入温度压力信号还可以自动进行温度压力补偿。它将来自涡街流量计的脉冲信号转换为瞬时流量并进行累积用于就地显示，并输出一个与瞬时流量成正比的4~20mA的信号，以方便同DCS的连接
