IC卡计费蒸汽流量计 分体式/夹持式/管道式-青岛和晟

        青岛和晟智远自动化系统有限公司IC卡计费蒸汽流量计 DN65 分体式/夹持式/管道式-青岛和晟在测量管道中设置一个垂直的柱状物，流体通过柱状物两侧交替地产生有规则的旋涡，这种旋涡也被称为卡门涡街。有关IC卡蒸汽涡街流量计中的测量系统介绍如下：

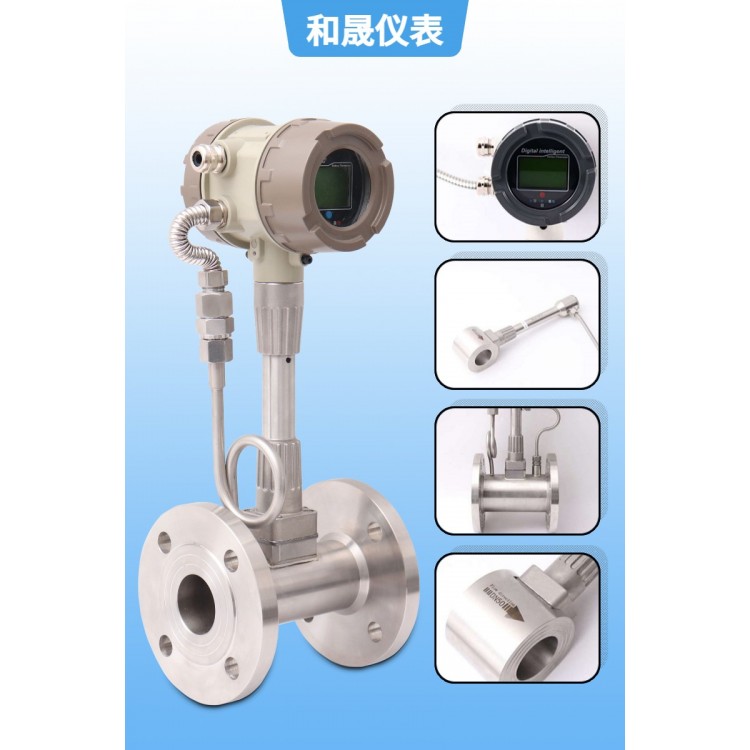

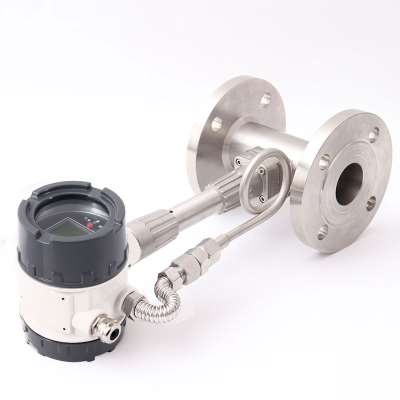

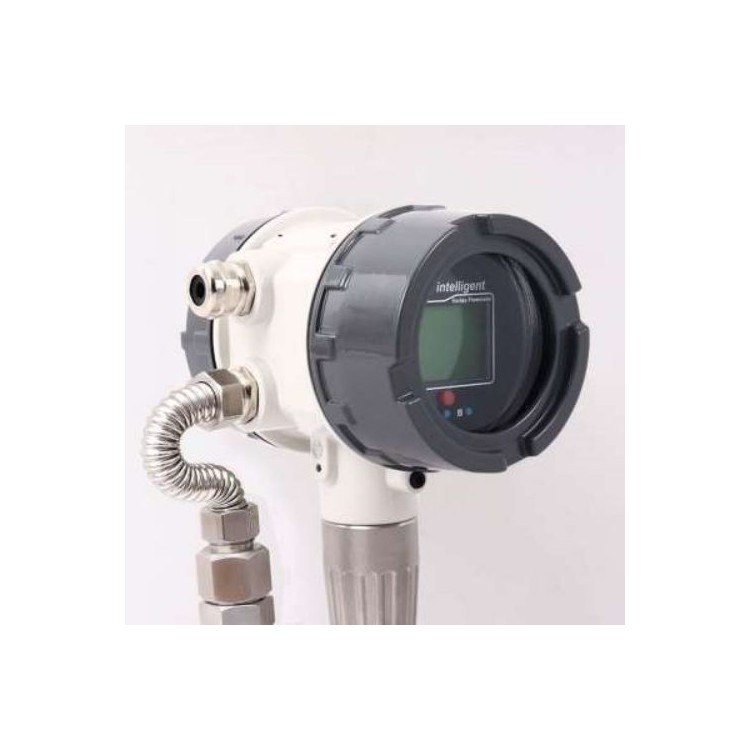

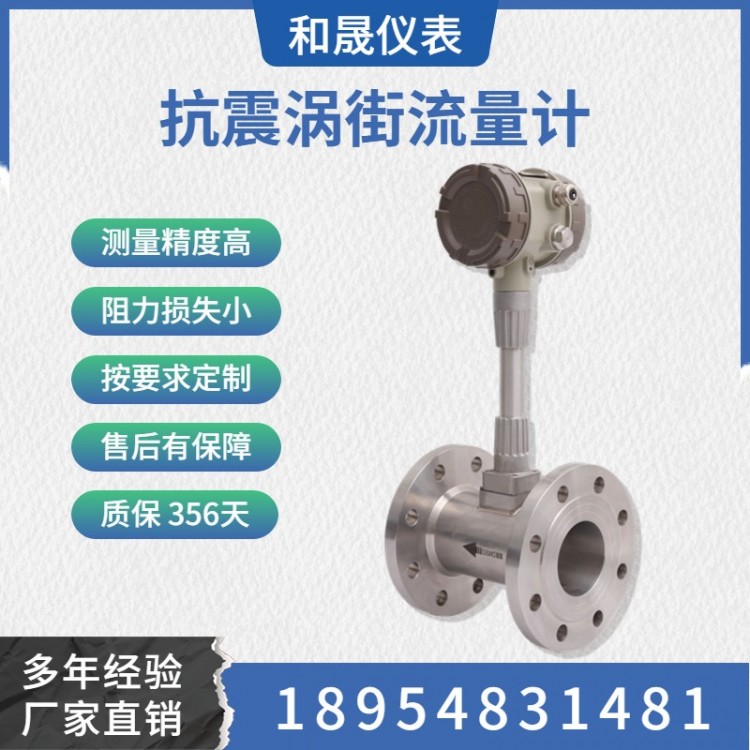

         涡街流量计主要是由传感器（内有放大板）、连杆、漩涡发生器组件（内有三角柱、探头）构成，TSGD7006流量计可用于过热蒸汽、饱和蒸汽、压缩空气和一般气体的测量。在本测量系统中，涡街流量传感器安装在垂直管道上，它将与高压风流量相对应的脉冲信号发送给智能流量积算仪。智能流量积算仪采用的单片机技术，可配合IC卡预付费流量计或孔板流量计进行流量测量，它具有全中文液晶显示屏，可以显示瞬时流量、瞬时热量、累计流量、累计热量、涡街频率、介质压力温度、密度、时间和日期等多种信息，还具有小流量自动补偿、停电流量补偿、自动抄表等丰富的功能。接入温度压力信号还可以自动进行温度压力补偿。它将来自涡街流量计的脉冲信号转换为瞬时流量并进行累积用于就地显示，并输出一个与瞬时流量成正比的4~20mA的信号，以方便同PLC或DCS的连接。上海计量测试研究所开发了耐高温应力式涡街流量计的检测元件等，这些研究开发项目都取得了高水平成果。国内的一些企业，对涡街流量计也情有独钟，通过技术转让或合作开发的形式，加人涡街流量计的开发、生产行列,在测量蒸汽的管道中，为了防止转换器温度过高，仪表连接杆至少一半不要保温， 为了方便观察和接线，流量计的表头在原有的位置上可进行360度旋转，在调整好位置后，把锁紧螺母拧紧即可。如果流量计的表头安装方向朝下时，须用防水胶带把琐紧螺母缠绕密封好,1908年贝纳德（Ben耐）指出了圆柱体后方尾流的周期性与旋涡的形成和排列有关。测量高温蒸汽时，保温层不能超过支架高度的三分之一
青岛智远仪表IC卡计费蒸汽流量计安装使用说明：

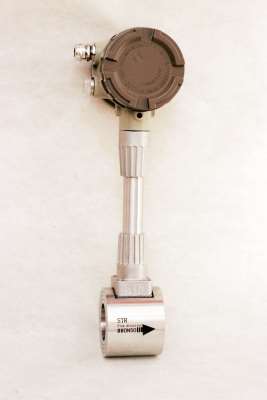

1、STR蒸汽涡街流量计安装场合应避开强电设备，高频设备，强开关电源，高温，高湿，腐蚀氛围的影响。
2、管道有较强振动时，应采取减振措施。菏泽流量计上、下游2D处分别设置防振座并加防振垫。
3、特种设备计量仪表可水平、垂直、倾斜安装；介质必须充满管道，且有一定背压。
4、工艺管道应与流量计同心；工艺管道内径应与流量计内径一致，否则加装收缩管或扩张管。
5、混合气体计量表密封垫片不能凸入管道内，密封垫片内径可大于流量计内径1-2mm。
6、如需温度压力补偿，取压口应在下游3-5D处，取温口应在下游6-8D处。
7、IC卡计费蒸汽流量计 DN65 分体式/夹持式/管道式-青岛和晟传感器采用检测探头与旋涡发生体分开安装，而且耐高温的压电晶体密封在检测探头内，不与被测介质接触，所以涡街流量计具有结构简单、通用性好和稳定性高的特点,随着产品质量的提高，设计、选型、安装、使用的规范化，售前、后服务的加强，现场故障率的下降，用户的满意度有所提高，信心有所恢复,智能流量积算仪采用的单片机技术，可配合涡街流量计或孔板流量计进行流量测量，它具有全中文液晶显示屏,涡街流量计安装中应注意的事项1.流量计的安装必须按要求进行,避免因安装不当对仪表造成损伤,以及影响计量精度.2.流量计应尽量避免安装在架空较长的管道上,由于管道的下垂容易造成流量计与法兰间的密封泄漏.若必须安装时,须在流量计的上下游2D处分别设置管道支撑点
青岛智远仪表优点：
1、检测元件不与介质接触，性能稳定，使用寿命长
2、传感器采用检测探头与旋涡发生体分开安装，而且耐高温的压电晶体密封在检测探头内，不与被测介质接触，所以IC卡计费蒸汽流量计具有结构简单、通用性好和稳定性高的特点。
3、输出与流量成正比的脉冲信号或模拟信号，无零点漂移，精度高，方便与计算机联网
4、测量范围宽，量程比可达1：10

        IC卡计费蒸汽流量计是根据卡门涡街原理来测量流量的一种应力式涡街流量计，具有压力损失小，灵敏度高，结构简单，无可动部件，可靠性高。供暖超声波流量计信号电路采用单片机技术进行数据处理，将CPU单元、储存单元、显示单元、通讯单元和其他功能模块封装在放大电路内，具有RS485通讯功能，有着非常稳定的零点和精度， 应用于测量过热蒸汽，饱和蒸汽，压缩空气、一般气体及液体的流量测量，泰安流量计流体温度：-40℃～250℃（普通型），100℃～350℃（高温型），表体材质：304不锈钢,测量范围：气体7m/s～70m/s；液体：0.35m/s～7m/s，额定压力：1.6MPa、2.5MPa、4.0MPa。
