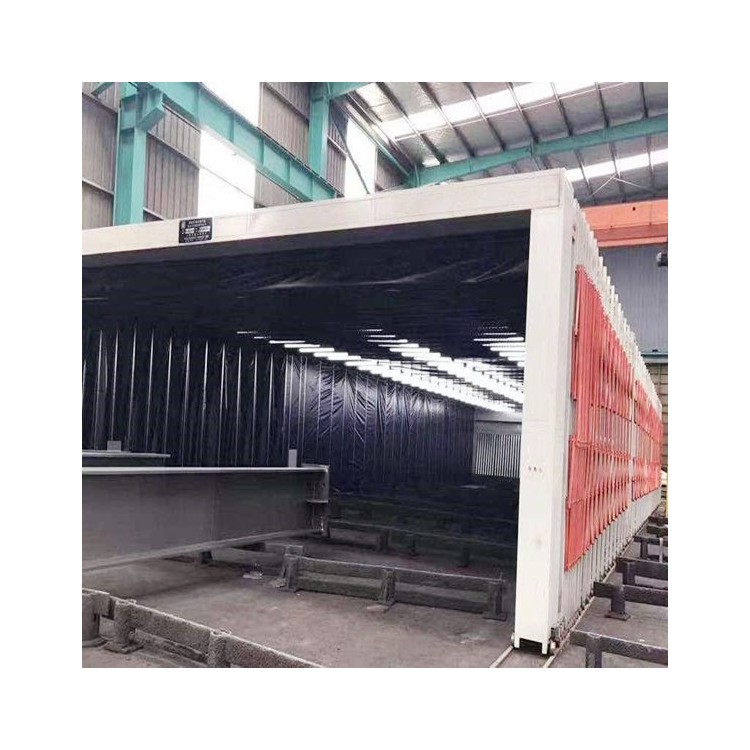

伸缩式大型钢结构喷漆房，各型号汇总

灵活性强：采用电动伸缩移动前室，解决大中型工件移动难题,喷漆区可根据产量大小调整，前室也可并拢，节省空间场地作为其他与喷漆交叉作业的工序所使用，从而可充分利用生产场地和操作空间

简化工艺流程：简化天车搬运的重型工件反复周转的工序；无需专门运输工具，展开长度可以在任意位置

运行稳定：全钢制框架结构、双机械驱动、两级安全限位，并装配安全防爆离心风机作为排风装置和水循环动力装置，运行安全稳定

美观实用：采用防火、耐磨、防腐蚀PVC布密封四周，实用、美观

安全照明度好：设备内部安装防爆照明灯具，室内照明等电器的安全，多组照明室内照明度达到要求

清洗便捷：房体可移动方便了设备地沟、格栅的清理，为客户解决了清理难的问题

各部分结构功能如下：

1、轨道：采用轻型地轨作为伸缩移动轨道。轨道的起始端和终止端特置，移动框架室体：由移动龙门架结构、伸缩房体支架、伸缩控制连杆、房体密封布等组成。
2.移动龙门架结构是伸缩式喷漆房的伸缩牵引支架，它包括了龙门架、伸缩移动驱动架、伸缩警示灯。伸缩动力装置即伸缩移动架及安装在伸缩架上的驱动电机、减速箱、主动轮及其传动系统。移动龙门架安装在伸缩驱动架上。
3.伸缩房体支架：包括垂直移动框架、横梁、从动轮。是伸缩房体的主要钢结构支架系统。用于房体长度方向伸缩受力传递和密封布的支撑固定。后一套支架为固定支架，其余支架的垂直支架底座安装被动滚轮，用于支撑支架和伸缩控制系统：分为左右两组，每组由上下斜连杆、垂直连杆、连接轴套、紧固螺栓、隔离垫片等组成。斜连杆的中间连接轴固定于垂直支架上，两端与相邻斜连杆轴连，其中上面一组的上端与垂直连杆连接，并通过垂直连杆与下面一组上部斜连杆连接点连接。龙门架及固定垂直支架通过半连杆与相邻垂直移动架斜连杆连接。连接杆的作用是将龙门架的伸缩长度平均分配给移动支架，整套房体前后伸缩的一致性。垂直连杆的作用是通过控制上下两组伸缩连杆的伸缩一致，从而龙门架及各移动支架的垂直平移。

·
