贵州贵阳高氯化聚乙烯涂料/漆 冠牌厂家现货

高氯化聚乙烯涂料施工需遵循规范流程，全程按步骤推进，可保障涂层均匀附着，适配各类基材防护需求，以下是详细施工介绍。

施工前需做好基面处理，这是涂料附着的基础。钢铁基面需清理表面松动浮锈，达到St2级除锈标准，混凝土基面则需清理干净，确保无油污、无灰尘，含水率控制在6%以内。若为老旧基面，建议先进行小范围试涂，确认适配后再施工。

涂料调配环节，该涂料多为单组份，开桶后需搅拌均匀，确保桶底无沉积物、颜色一致。若黏度过高影响施工，可添加少量专用稀释剂，添加量不超过涂料总量的5%。调配时遵循“用多少配多少”的原则，混合均匀后需在8小时内用完，避免放置过久影响使用。

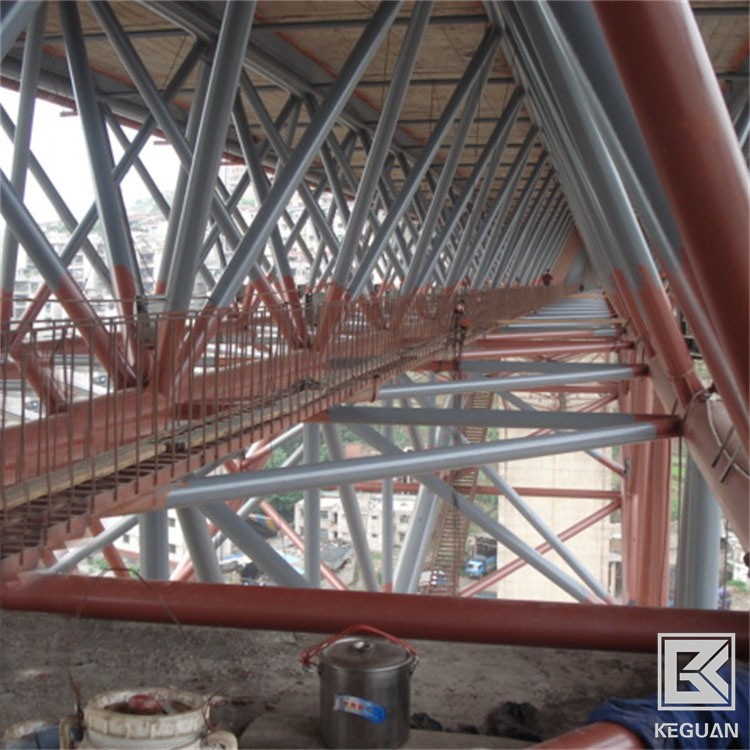

涂装可采用刷涂、辊涂或喷涂三种方式，可根据施工面积和场景选择。大面积施工适合采用喷涂，无气喷涂枪嘴孔径控制在1.8-2.2mm，均匀喷涂即可；小面积施工可选用刷涂或辊涂，保持匀速，按纵横交错的顺序进行，避免来回涂刷过多导致涂层不均。通常需均匀涂布2道，单道干膜厚度控制在30-50μm，总干膜厚度不低于80μm。

施工环境需满足一定条件，温度控制在5-40℃，相对湿度低于85%，避免雨雾、大风及强烈阳光直射天气施工。涂装间隔需根据温度调整，25℃时表干约2小时，表干后可涂下一道。涂料固化前，需避免基面受到磕碰，防止涂层受损。

施工后，工具需用专用稀释剂清洗干净，剩余涂料密封存放于阴凉干燥处。涂层固化需24-48小时，养护期间避免雨水冲刷，确保涂层形成致密的防护层，适配后续使用需求。

咨询热线：刘经理：189^8309^0999
