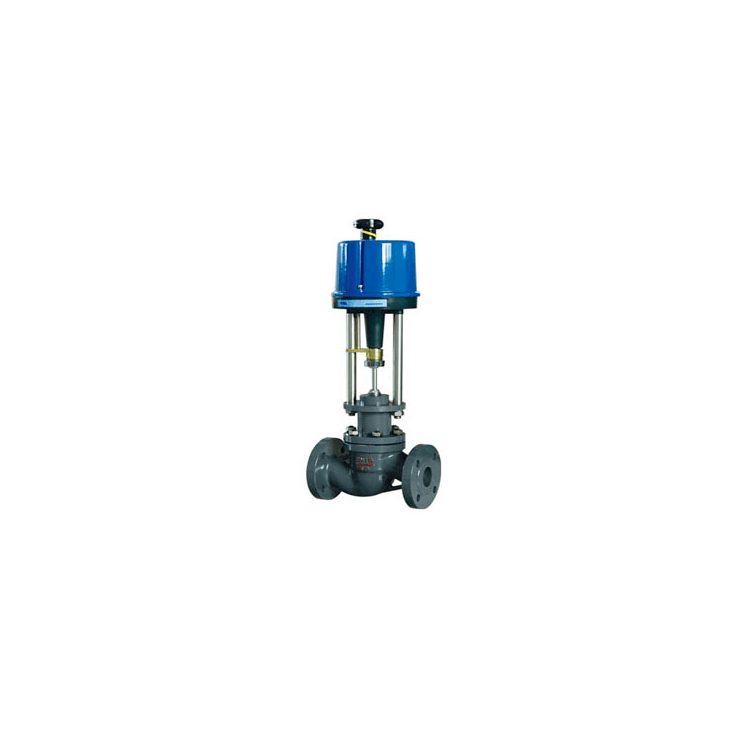

PSL电动调节阀 意威法兰式电动调节

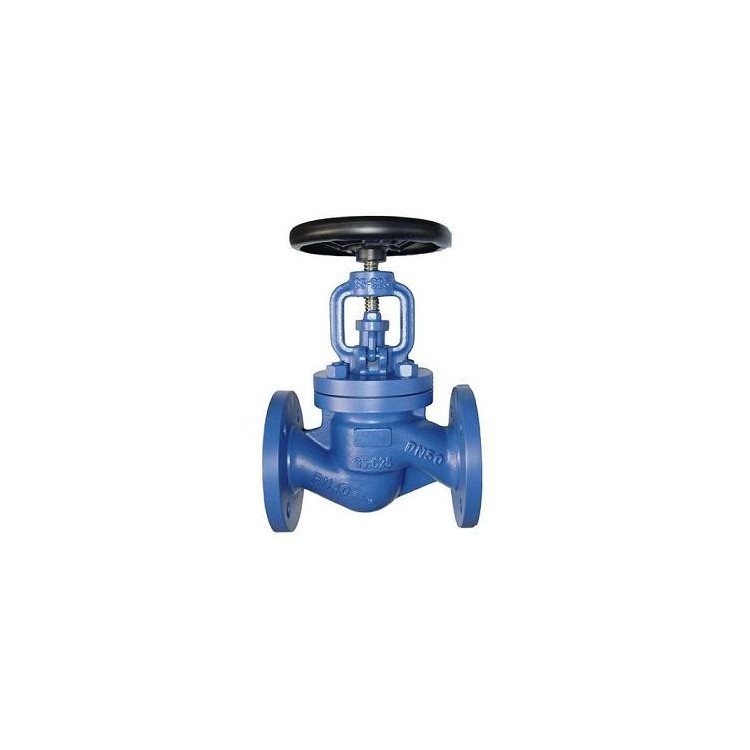

华申马克丹尼波纹管蒸汽截止阀 上海

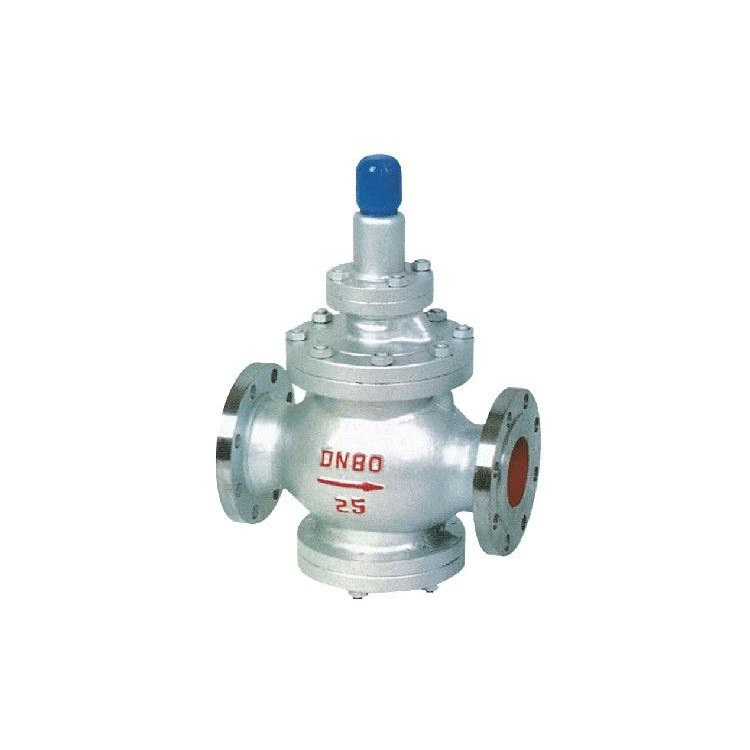

蒸汽减压阀 意威Y43H铸钢法兰式蒸汽 丝扣倒吊桶式蒸汽疏水阀

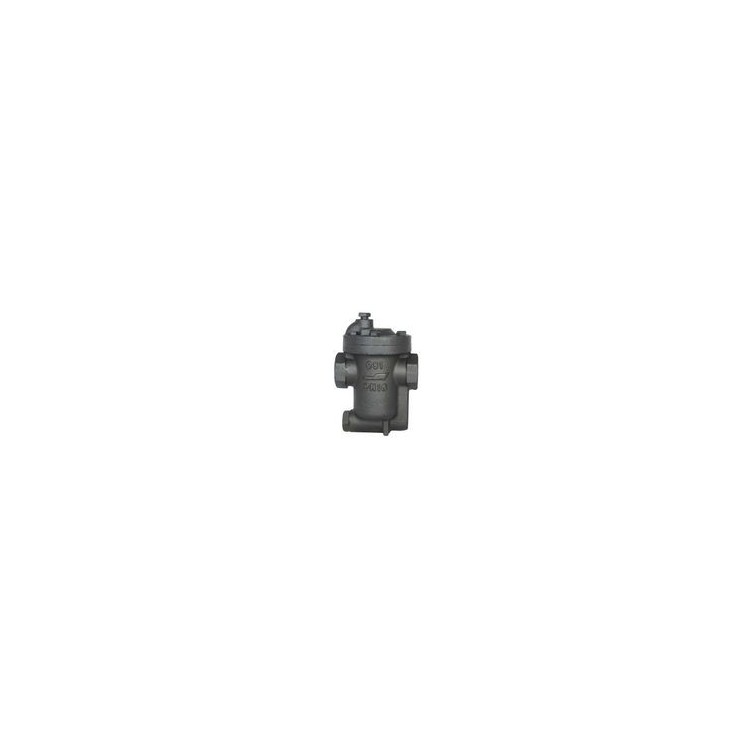

上海意威阀门专业生产倒吊桶式蒸汽疏水阀,丝扣倒吊桶式蒸汽疏水阀,铸钢丝扣倒吊桶式蒸汽疏水阀,碳钢丝扣倒吊桶式蒸汽疏水阀,CS15H丝扣倒吊桶式蒸汽疏水阀
|
丝扣倒吊桶式蒸汽疏水阀工作原理
倒吊（置）桶式蒸汽疏水阀它是利用冷凝水和蒸汽的密度差的工作原理，内部结构是由杠杆系统连接倒吊桶，克服蒸汽压力开关倒吊桶式疏水阀内部是一个倒吊桶为液位敏感件，倒吊桶开口向下。装置刚起动时，管道内出现空气和低温冷凝水，此时疏水阀是全开放，空气和低温冷凝水迅速排出，装置很快提升温度。当蒸汽进入倒吊桶内，倒吊桶产生向上浮力，倒吊桶连接杠杆带动阀心关闭阀门。倒吊桶上开有一小孔，能自动排空气，当一部份蒸汽从小孔排出，另一部份蒸汽产生凝结水，倒吊桶失去浮力向下沉，倒吊桶连接杠杆带动阀心开启阀门。当蒸汽再进入倒吊桶内，阀门再关闭，循环工作，间断排水。 |
|
丝扣倒吊桶式蒸汽疏水阀型号、规格、外型尺寸表 |
|
型 号
|
通径
m m |
最大疏水量
（kg/h） |
连接方式
|
材料
|
外形尺寸
|
|||
|
L
|
H
|
h
|
W
|
|||||
|
（881）
CS15Y-16C-Ⅰ CS15Y-25C-Ⅰ |
15
|
50--400
|
螺纹
|
WCB
|
128
|
176
|
106
|
98
|
|
20
|
128
|
176
|
106
|
98
|
||||
|
25
|
128
|
176
|
106
|
98
|
||||
|
（882）
CS15Y-16C-Ⅱ CS15Y-25C-Ⅱ |
15
|
120--900
|
螺纹
|
WCB
|
166
|
236
|
138
|
150
|
|
20
|
166
|
236
|
138
|
150
|
||||
|
25
|
166
|
236
|
138
|
150
|
||||
|
（883）
CS15Y-16C-Ⅲ CS15Y-25C-Ⅲ |
25
|
300--1860
|
螺纹
|
WCB
|
198
|
306
|
186
|
182
|
|
32
|
198
|
306
|
186
|
182
|
||||
|
40
|
198
|
306
|
186
|
182
|
||||
|
（884） CS15Y-16C-Ⅳ CS15Y-25C-Ⅳ |
32 | 900-3000 | 螺纹 | WCB | 230 | 368 | 220 | 203 |
| 40 | 230 | 368 | 220 | 203 | ||||
| 50 | 230 | 368 | 220 | 203 | ||||
|
（881F）
CS45Y-16C-Ⅰ CS45Y-25C-Ⅰ |
15
|
50—400
|
法兰
|
WCB
|
160
|
176
|
106
|
98
|
|
20
|
160
|
176
|
106
|
98
|
||||
|
25
|
160
|
176
|
106
|
98
|
||||
|
（882F）
CS45Y-16C-Ⅱ CS45Y-25C-Ⅱ |
15
|
120—900
|
法兰
|
WCB
|
210
|
230
|
138
|
150
|
|
20
|
210
|
230
|
138
|
150
|
||||
|
25
|
210
|
230
|
138
|
150
|
||||
|
（883F）
CS45Y-16C-Ⅲ CS45Y-25C-Ⅲ |
25
|
300--1860
|
法兰
|
WCB
|
260
|
306
|
186
|
182
|
|
32
|
260
|
306
|
186
|
182
|
||||
|
40
|
260
|
306
|
186
|
182
|
||||
|
50
|
260
|
306
|
186
|
182
|
||||
|
（884F） CS45Y-16C-Ⅳ CS45Y-25C-Ⅳ |
32 | 900-3000 | 法兰 | WCB | 290 | 368 | 220 | 203 |
| 40 | 290 | 368 | 220 | 203 | ||||
| 50 | 290 | 368 | 220 | 203 | ||||
|
（1810）
CS15Y-16P-Ⅰ |
15-25 | 50-400 | 螺纹 | 304/316 | 120 | 183 | 160 | 80 |
|
（1810F）
CS45Y-16P-Ⅰ |
15-25 | 50-400 | 法兰 | 304/316 | 150 | 218 | 160 | 80 |
