带TS证书涡街流量计原理公式：
在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，旋涡列在旋涡发生体下游非对称地排列。
设旋涡的发生频率为f，被测介质平均流速为 ，旋涡发生体迎流面宽度为d，表体通径为D，即可得到以下关系式： f=SrU1/d=SrU/md
式中U1--旋涡发生体两侧平均流速，m/s；Sr--数；
m--旋涡发生体两侧弓形面积与管道横截面面积之比
管道内体积流量qv为qv=πD2U/4=πD2mdf/4Sr
K=f/qv=(πD2md/4Sr)-1 式中 K--流量计的仪表系数，脉冲数/m3（P/m3）。

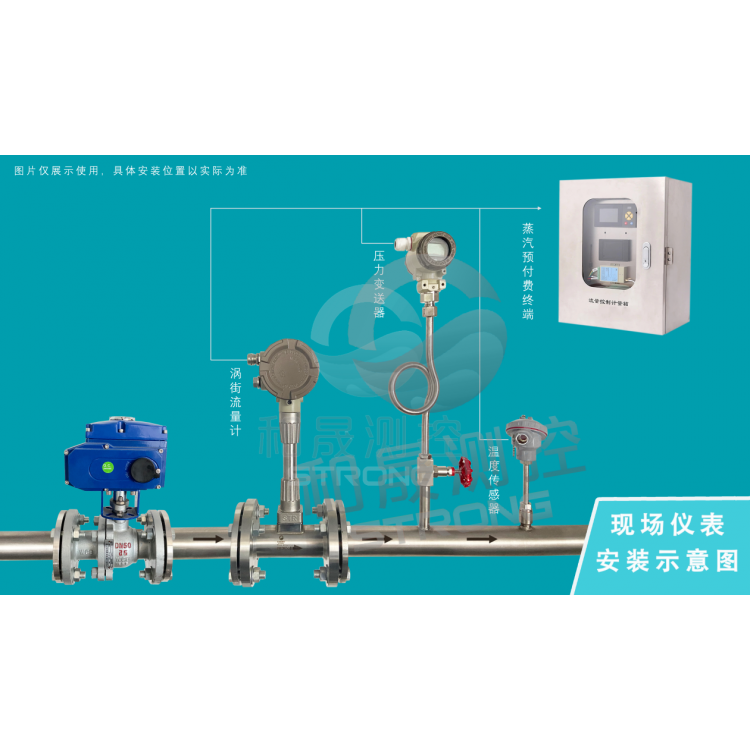

带TS证书涡街流量计 蒸汽天然气压缩空气氮气 测压缩空气流量计-和晟测控公称通径（mm）：15，25，40，50，65，80，100，125，150，200，250，300，（200～2000插入式） 非标产品可根据用户要求特殊定做,通过长时间对涡街流量计进行的大量波形分析和频谱分析，设计出了探头形状、壁厚，高度、探头杆直径及与之相配套的压电晶体,学者土屋喜一和山崎弘郎研究应用涡街原理测量圆管流量时，就在圆管中垂直地放置一圆柱体，在圆柱体下游设置了可绕固定轴转动的金属小旗。流体流动时，涡街的作用使小旗左右摆动，以此检测旋涡信号，进行流量测量试验,根据测量的需要，需在传感器附近测量压力和温度时，测压点应在传感器下游的3-5D处，测温点应在传感器下游的6-8D处
LUB-23100带TS证书涡街流量计是利用卡门涡街原理进行流量测量的。在测量管中垂直插入一个柱状物时,流体通过柱状物两侧就自然交替地产生有规则的旋涡，这种旋涡列被称为卡门涡街. 在d/D=0.281时，释放的旋涡稳定。（D为管道直径。）卡门涡街的释放频率与流体的流动速度及柱状物的宽度有关，从数学上证明了圆柱体下游形成涡街的稳定条件。卡曼的这一结论为涡街流量计的发展与应用奠定了理论基础,可以显示瞬时流量、瞬时热量、累计流量、累计热量、涡街频率、介质压力温度、密度、时间和日期等多种信息，还具有小流量自动补偿、停电流量补偿、自动抄表等丰富的功能，带TS证书涡街流量计 蒸汽天然气压缩空气氮气 测压缩空气流量计-和晟测控90年代后期以来，智能型涡街流量计投人市场。它克服了常规型涡街流量计的不足，而涡街流量计的固有优点继续发挥，使涡街流量计的性能、功能、质量上了一个新台阶,在流体振动现象中，流体振动频率与流速之间存在着对应关系。应用这种原理测量流量的仪表主要包括旋涡分离流量计常称涡街流量计；旋涡进动流量计常称旋进旋涡流量计；射流流量计（Fluidic Flowmeter）。
青岛智远仪表LUB-23100带TS证书涡街流量计主要技术参数：
- 通径：DN25-DN300
- 精 度：液体1.0级，气体1.5级
- 重复性 ：液体0.33%，气体0.5%
-
带TS证书涡街流量计 蒸汽天然气压缩空气氮气 测压缩空气流量计-和晟测控事物总是存在着两面性，当一些人在研究防止涡街破坏作用的时候，也有另一些人则在探讨如何利用涡街现象和原理做些有益的工作，应用卡曼涡街测量流体流速的设想就是其中之一
- 量程比：气体1:10，液体1:20
- 测量范围：气体7m/s～70m/s；液体：0.35m/s～7m/s
- 额定压力：1.6MPa、2.5MPa、4.0MPa
蒸汽供热系统计量表在测量蒸汽的管道中，为了防止转换器温度过高，仪表连接杆至少一半不要保温， 为了方便观察和接线，流量计的表头在原有的位置上可进行360度旋转，在调整好位置后，把锁紧螺母拧紧即可。如果流量计的表头安装方向朝下时，须用防水胶带把琐紧螺母缠绕密封好,在较长时间内，学者们都在观察和研究涡街形成的规律性，探索涡街产生破坏作用的原因，寻找防止这种破坏作用的方法。20世纪中期，就有学者声称：人类与旋涡危害作用的斗争已持续了近半个世纪,传感器尽量避免安装在振动较强的管道上，特别是横向振动。若不得已要安装时，必须采取减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫
青岛智远仪表带TS证书涡街流量计仪表系数测试：
- 将带TS证书涡街流量计装于流量校准装置上。
- 按流量计的规格选择六个流量点进行出厂检验（在质量的前提下，可选择三个流量点进行出厂检验）。流量点见表2，各流量点的实际流量应不超过规定值的±10%。
- 按照规定的流量点进行单行程检验，在每个流量点需运行5min后进行检验，每点连续测量次数至少三次。
- 当一次检定中流量计脉冲技术的相对误差大于被检流量计仪表系数重复性的1/5时，此检定点至少检定六次。
- 压缩空气计量表结构简单牢固，无可动部件，可靠性高；检测元件不与介质接触，性能稳定，寿命长,测量范围：气体7m/s～70m/s；液体：0.35m/s～7m/s，额定压力：1.6MPa、2.5MPa、4.0MPa。
